振動電機概況

ZGY系列三相異步振動電機為各類機械通用型激振源，如振動給料機、振動輸送機、振動放礦機、 振動落砂機、振動篩分機、料倉的振動防閉塞裝置等。廣泛應用于電力、機械、建材、礦山、鑄造、糧 食、冶金、化工、港口等行業。

振動電機特點

1.   ZGY系列三相異步振動電機激振力與功率配合適當，機體質量輕、體積小。
2.  利用平穩的回轉產生振動力，噪聲低。
3. 全封閉結構，可在任何無防爆要求的粉塵條件下工作，外殼防護等級IP54。
4. 使用壽命長，軸承壽命2極達5000小時，4、6、8極達10000小時。
5. 三相異步振動電機調節偏心塊夾角，可實現無級調整激振力。
6. 三相異步振動電機可多機組合形式多種振動形式，滿足多種作業要求。
7. 機種豐富，規格多樣，能滿足不同振動機械的工作需求。

振動電機使用條件

環境溫度：—15°C ?+40°C	海 拔：< 1000m
電 壓：380V	接 法：Y/A 電源頻率：50Hz
絕緣等級：B或F	安裝方式：激振力<75KN任意方向 激振力>75KN雙軸承端向下
工作方式：連續（S1)

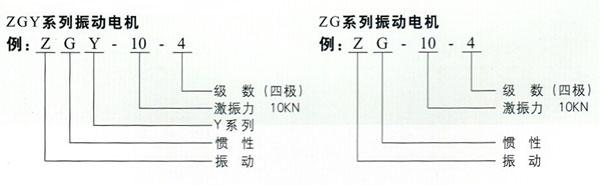

振動電機型號說明

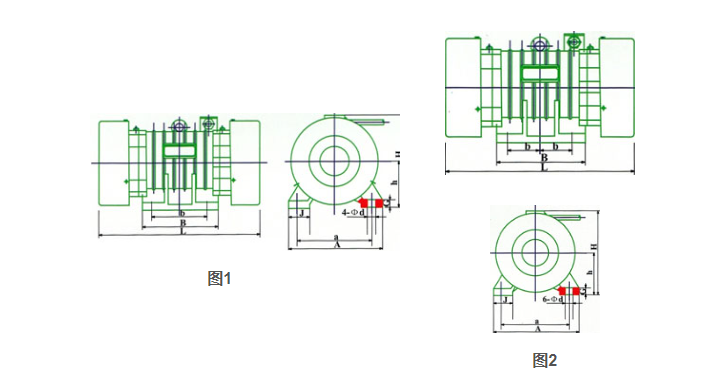

技術參數及外型尺寸

型號	激振力 KN	額定功率KW	額定電流A	振動次數次/分	安裝型式	L	B	b	A	a	h	H	G	J	d	圖
ZGY 75-3.0/4	0-75	3.0	7.36	1460	Ⅰ	615	330	125	460	380	210	412	35	125	39	圖1
					Ⅱ			110		350					39
					Ⅲ			135		380					32
ZGY 84-5.5/4	0-84		11.5	1455	Ⅰ	720	330	125	460	380	210	412	35	125	39
ZGY 100-7.5/4	0-100	7.5	15.92	1460	Ⅰ	795	440	140	530	440	240	467	36	120	45
					Ⅱ			135		380					32
ZGY 3-0.2/6	0- 3	0.2	0.82	950	Ⅰ	337	140	100	230	160	92	205	12	60	14
					Ⅱ			110		180					18
					Ⅲ			100		200					16
ZGY 5-0.35/6	0- 5	0.35	1.21	955	Ⅰ	358	144	110	250	180	112	237	15	60	18
					Ⅱ			110		200					22
					Ⅲ			100		200					16
ZGY 10-0.7/6	0-10	0.7	2.14	960	Ⅰ	457	220	160	300	220	140	276	22	72	26
					Ⅱ			150		260					26
					Ⅲ			135		230					18
ZGY 16-1.1/6	0-16	1.1	3.12	960	Ⅰ	571	220	160	300	220	140	276	22	72	26
					Ⅱ			150		260					26
					Ⅲ			140		260					22
ZGY 25-1.5/6	0-25	1.5	3.99	965	Ⅰ	588	240	180	370	260	162	317	25	85	26
					Ⅱ			170		310					33
					Ⅲ			140		260					22
ZGY 32-2.4/6	0-32	2.4	5.99	965	Ⅰ	638	370	220	450	350	192	376	35	110	39
					Ⅱ			160		320					32
ZGY 40-3.0/6	0-40	3.0	7.41	975	Ⅰ	678	370	220	450	350	192	376	35	110	39
					Ⅱ			160		320					32
ZGY 50-3.2/6	0-50	3.2	7.83	970	Ⅰ	728	370	220	450	350	192	376	35	110	39
					Ⅱ			250		350					39
					Ⅲ			250		380					39
					IV			220		320					32
ZGY 60-3.7/6	0-60	3.7	9.02	975	Ⅰ	730	370	220	450	350 1	192	376	35	110	39
					Ⅱ			250		380					39
ZGY 75-5.5/6	0-75	5.5	12.60	970	Ⅰ	755	440	140	530	440	240	467	36	120	45	圖2
					Ⅱ			125		380					39
					Ⅲ			135		380					32
ZGY100-7.5/6	0-100	7.5	17.12	980	Ⅰ	865	440	140	530	440	240	467	36	120	45
					Ⅱ			140		460					45
					Ⅲ			135		380					32

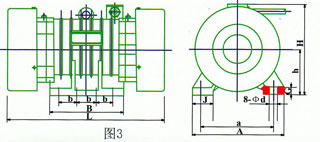

ZGY135-9.0/6	0-135	9.0	19.2	980	Ⅰ	985	510	140	600	480	265	520	38	135	45	圖3
					Ⅱ			140		460					45
					Ⅲ			118		460					38
ZGY160-11.0/6	0-160	11.0	23.5	980	Ⅰ	998	510	140	600	480	265	520	38	135	45
					Ⅱ			120		520					45
					Ⅲ			120		510					45
ZGY180-13.0/6	0-180	13.0	27.8	985	Ⅰ	970	510	140	610	520	290	570	38	125	45
					Ⅱ			120		520					45
					Ⅲ			120		510					45
ZGY 50-3.0/8	0-50	3.0	8.05	725	Ⅰ	780	330	125	460	380	210	412	35	125	39	圖2
ZGY 75-5.5/8	0-75	5.5	15.14	735	Ⅰ	985	450	140	530	440	240	467	36	125	45
					Ⅱ			140		460					45
7GY 100-7 S/R	0-100	7.5	17.8	735	Ⅰ	985	510	140	600	480	265	520	38	125	45	圖3
					Ⅱ			120		460					39
ZGY135-9.0/8	0-135	9.0	21.2	725	Ⅰ	998	510	140	600	480	265	520	38	135	45
					Ⅱ			120		460					39
ZGY160-11.0/8	0-160	11.0	25.8	740	Ⅰ	1070	510	140	610	520	290	570	38	125	45
ZGY200-15.0/8	0-200	15.0	34.9	740	Ⅰ	1115	510	140	610	520	305	610	38	125	45

ZG系列慣性電機概述

    ZG系列慣性振動器（振動電機）采用了可靠裝配技術，運行穩定、結構合理、功率小、激振力大、使用壽命長。

    由于該慣性振動器性能優越，使用壽命長，因而得到廣大用戶的歡迎。

ZG慣性電機用途和特點

ZG系列慣性振動器是利用裝在雙出軸三相異步電機轉子兩端的偏心塊提供振動力的 一種驅動裝置。廣泛用來作為各種振動機械（如振動給料機、振動輸送機、振動篩選機、 振動落沙機、振動破碎機、振動提升機、振動試驗臺等）的激振源，也可直接用來作為倉壁振動器。由于其使用方便、結構簡單，因而被礦山、冶金、建材、煤炭、化工、輕工、電子、機 械、糧食等各行各業應用。

ZG系列慣性振動器于其它振動器（如電磁振動器、偏心連桿振動器等）相比，具有體積 小、重量輕結構簡單、拆裝方便、激振力大、功率小效率高、噪音小、功率因素高、振動力可 以無級調節等特點。

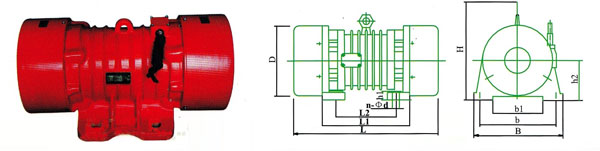

ZG振動電機技術參數

型號	激振力 X103N	額定功率KW	額定電流A	振動次數次/分	L	B	H	L1	L2	b	b1	hi	h2	D	n-Od
ZG402	0-2	0.1	0.4	1450	348	210	212	176	130	170	110	18	90	160	4-18
ZG405	0-5	0.25	0.73	1450	368	240	240	190	140	190	120	18	105	190	4-18
ZG410	0-10	0.55	1.53	1450	470	320	303	296	200	260	180	27	140	250	4-26
ZG415	0-15	0.75	1.95	1450	490	320	303	316	220	260	180	27	140	250	4-26
ZG420	0-20	1.1	2.71	1450	537	380	365	333	205	310	210	32	165	303	4-32
ZG432	0-32	1.5	3.51	1450	550	380	365	346	218	310	210	32	165	303	4-32
ZG440	0-40	2.2	5.19	1450	618	450	430	371	227	350	230	45	195	359	4-44
ZG450	0-50	3.0	6.82	1450	643	450	430	396	252	350	230	45	195	359	4-44
ZG609	0-9	0.55	1.66	960	480	320	303	296	200	260	180	27	140	250	4-26
ZG612	0-12	0.75	2.14	960	536	320	303	316	220	260	180	27	140	250	4-26
ZG618	0-18	1.1	2.97	960	537	380	365	333	205	310	210	32	165	303	4-32
ZG625	0-25	1.5	3.84	960	596	380	365	346	218	310	210	32	165	303	4-32
ZG636	0-36	2.2	5.55	960	617	450	430	379	227	350	230	45	195	359	4-44
ZG645	0-45	3.0	7.82	960	676	450	430	404	252	350	230	45	195	359	4-44
ZG660	0-60	4.0	9.56	960	796	560	512	472	276	430	280	45	240	440	4-50
ZG820	0-20	1.5	4.36	725	688	380	365	376	248	310	210	32	165	303	4-32
ZG830	0-30	2.2	6.16	725	724	450	430	404	252	350	230	45	195	359	4-44
ZG840	0-40	3.0	8.25	725	786	450	430	414	262	350	230	45	195	359	4-44

注：如數據更改，恕不另行通知
